Механизм HuwiLift Duo Standart HAFELE

Раскладной стопорный кронштейн Huwillift Duo с регулируемым тормозным усилием.

Для установки на створки из древесины и с алюминиевыми рамами.

Угол открытия 75, 90, или 110 градусов.

Настройка функции на удержание или торможение производится шестигранным ключем SW4 путем юстировки установочного винта.

Механизм не применяется самостоятельно — необходимы мебельные петли (обычно 90° или 110°) Сохранена регулировка положения фасада относительно корпусана петлях.

Для демпфирования возможно использовать петли с плавным закрыванием для легких фасадов весов менее 8кг, либо применять демпферы для мебельных створок.

В случае использования Duo как барного кронштейна необходима установка пары на створку. При этом кронштейн переводится в положение барного кронштейна.

Материал:

Кронштейн: цинковое литьё.

Крепление к корпусу и крепление к фасаду: сталь.

Поверхность / цвет: никелированный.

Что входит в комплект механизма Duo Standart?

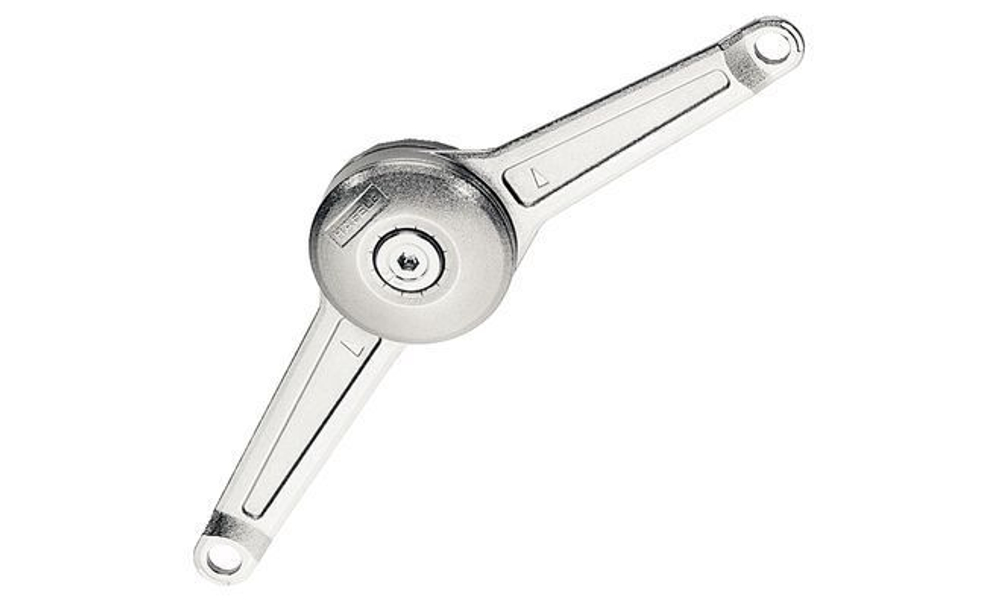

1 раскладной кронштейн:

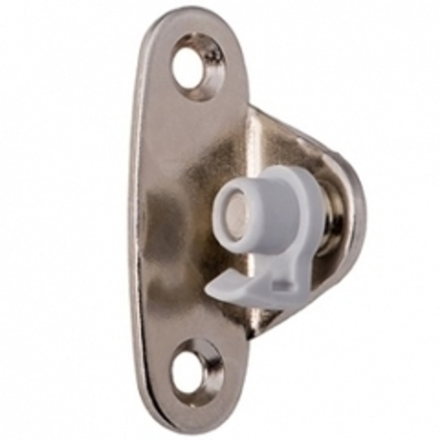

1 крепление к корпусу (монтаж шурупами для ДСП);

1 крепление к фасаду (монтаж шурупами для ДСП).

Монтаж механизма Duo Standart:

Крепление к корпусу и крепление к фасаду фиксируются к ракладному кронштейну путём защёлкивания.

Крепление к корпусу: путём привинчивания шурупами для ДСП на расстоянии 37 мм от кромки.

Крепление к фасаду: путём привинчивания шурупами для ДСП.

Применение:

• Стандартное открывание

• Отличная эргономика/ возможность доступа для средних/малых шкафов

• Превосходно подходит для шкафов с малым свободным пространством внутри

• Возможно использовать в качестве барного кронштейна

Характеристики	Выгоды
— Универсальный правый/левый	— Удобство складирования/логистики
— Перестраиваемое направление фиксации	— Подъемный механизм или барный кронштейн
— Применение с петлями	— Не ограничивает ход регулировки
— Высококачественный рабочий узел	— Эффективность, отсутствие абразива (высокий срок службы)
— Регулировка усилия	— Идеально настраивается на вес фасада
— Три цвета покрытия	— Сочетание с дизайном
— Современный дизайн	— Не требуется много места внутри шкафа
— Два типа (Standerd, Forte)	— Оптимальный подбор по высоте и нагрузке
-LGA тестирован	— Большой срок службы (тест на 40,000 циклов)

Видеоинструкция по установке подъёмного механизма Duo Standart:
